Cum alegeți tipul potrivit de saboți de frână, materialul de frecare și numărul FMSI pentru camionul sau flota dvs. de rezistență grea?

Cum funcționează frânele cu tambur la camioanele grele

Un tractor-remorcă clasa 8 încărcat complet poate cântări până la 80.000 de lire sterline. Aducerea acelei mase la o oprire controlată la viteza pe autostradă necesită mult mai mult decât sistemul de frânare al unui autoturism - necesită un ansamblu de frână de fundație proiectat cu precizie, iar în centrul acestui ansamblu se află sabotul de frână.

Camioanele grele se bazează pe sistemele de frânare cu tambur S-cam acționate de aer pe majoritatea punților. Când șoferul apasă pedala de frână, aerul comprimat intră în camera de frână, împingând tija de împingere și rotind dispozitivul de reglare a jocului. Această rotație întoarce arborele cu came în S, care împrăștie saboți de frână spre exterior pe suprafața interioară a tamburului rotativ. Frecarea transformă energia cinetică în căldură, iar camionul încetinește.

Sabotul de frână este componenta care poartă garnitura de frecare și transferă forța de frânare direct tamburului. Forma, construcția și materialul său de căptușeală determină cât de eficient și de fiabil are loc transferul de energie - sub o sarcină de 20.000 lb pe axa de direcție sau o axă motoare de 25.000 lb. Selectarea saboților de frână greșit pentru aplicație nu accelerează doar uzura; compromite distanțele de oprire și, în cele din urmă, siguranța rutieră.

Configurația saboților de frână: în frunte, în urmă și Duo-Servo

Nu toți saboții de frână fac aceeași treabă. Dispunerea mecanică a pantofilor în interiorul tamburului - numită configurație - determină modul în care este distribuită forța de frânare și modul în care sabotul răspunde la rotația tamburului.

Conducere și urmărire (S-cam stşiard): Cea mai obișnuită configurație pe camioanele grele moderne. Pantoful de conducere se cuplează primul și generează cea mai mare parte a forței de oprire; pantoful de remorcare stabilizează ciclul și completează oprirea. Această configurație oferă o frânare echilibrată și previzibilă pe osiile de direcție, de tracțiune și de remorcă și este standardul atât pentru platformele vehiculelor comerciale americane, cât și europene.

Lider dublu: Ambii saboți funcționează ca pantofi de conducere în timpul mișcării înainte, producând un cuplu de frânare mai mare în acea direcție. Această configurație oferă o putere mai mare de oprire înainte, dar funcționează puțin mai slab în marșarier. Apare în principal pe modele mai vechi sau aplicații de specialitate în care decelerația maximă înainte este prioritară.

Duo-servo: Ambii pantofi se autoenergizează - rotirea unui pantof amplifică mecanic forța pe celălalt. Rezultatul este o frânare puternică în ambele direcții, dar cu prețul unei generări mai mari de căldură și al uzurii accelerate la sarcini grele. Modelele duo-servo sunt mai puțin comune astăzi și tind să apară în anumite aplicații profesionale și de remorcă.

Pentru majoritatea operatorilor de flote care rulează pe rute pe distanțe lungi sau regionale, configurația S-cam în frunte și în urmă este punctul de plecare corect. Aplicațiile profesionale - basculante, vehicule pentru gunoi, echipamente de construcții - pot necesita o revizuire pentru a stabili dacă o configurație mai agresivă este adecvată pentru ciclul de funcționare. Saboți de frână standard american pentru semi-camioane și remorci sunt proiectate conform standardului S-cam, care domină piața nord-americană.

Single-Web vs. Double-Web: Alegerea construcției potrivite

Structura fizică a unui saboți de frână - în special banda sa - determină cât de multă solicitare mecanică poate absorbi înainte de a se îndoi, deforma sau provoacă un contact neuniform al căptușelii.

Saboți de frână cu o singură bandă utilizați o nervură centrală care conectează masa de încălțăminte de ancora și capetele came. Mai ușoare și mai ușor de disipat căldura, acestea sunt alegerea standard pentru aplicații de transport pe linie și regionale, unde valorile nominale ale osiilor sunt moderate. Sub sarcini constante, acestea funcționează fiabil și mențin greutatea nesusținută scăzută.

Saboți de frână cu bandă dublă adăugați o a doua nervură de armare pentru o rigiditate substanțial mai mare. În cazul frânărilor puternice repetate - gândiți-vă la un transportator de agregate încărcat care coboară o pată - un pantof mai rigid rezistă la îndoire care cauzează uzura neuniformă a căptușelii și defecțiunea timpurie. Compartimentul este greutatea adăugată și o primă de cost modestă.

Cea mai fiabilă modalitate de a potrivi construcția încălțămintei cu aplicația este prin greutatea brută pe osie (GAWR):

Când o flotă funcționează la sarcini mixte, specificați pantoful pentru cea mai grea sarcină susținută pe care camionul o întâlnește în mod regulat. Subspecificarea creează îndoire și uzură prematură; supraspecificarea pe o osie ușoară crește zgomotul, uzura tamburului și duritatea la frânare. Saboți de frână turnați pentru osii comerciale grele oferă o cale alternativă de construcție — mesele din fontă oferă o rigiditate excepțională pentru mediile de service severe cu GAWR ridicat, unde pantofii din oțel ștanțat sunt insuficienti.

Material de frecare și opțiuni de atașare a căptușelii

Căptușeala de frecare este locul unde are loc de fapt frânarea. Compoziția sa materială și modul în care este atașat de masa de pantofi au ambele consecințe directe pentru oprirea performanței, durata de viață și costul de funcționare.

Căptușeli semimetalice sunt standardul industriei pentru aplicațiile de frână pneumatică pentru sarcini grele. Un amestec de fibre metalice, rășini și materiale de umplutură asigură frecare constantă pe o gamă largă de temperaturi, făcând aceste căptușeli potrivite pentru operațiuni regionale și pe distanțe lungi. Ele gestionează căldura eficient și durează bine în condiții normale, deși pot genera mai mult zgomot și uzură a tamburului decât compușii mai moi.

Căptușeli înalt metalice conțin un procent mai mare de conținut metalic special pentru a rezista decolorării la temperaturi extreme. Vehiculele de construcții, camioanele pentru gunoi și operațiunile pe teren montan generează căldură de frânare care depășește ceea ce o căptușeală semimetală standard se descurcă în mod fiabil. Compușii cu conținut ridicat de metale mențin stabilitatea la frecare în aceste condiții, în detrimentul unei senzații mai ferme a pedalei și al unei uzuri mai rapide a tamburului.

Căptușeli cu conținut scăzut de metal / fără azbest (NAO). utilizați fibre sintetice și umpluturi minerale cu conținut minim de metal. Mai silențioase și mai blânde la tobe, se potrivesc aplicațiilor comerciale mai ușoare unde temperaturile de frânare rămân moderate. Rareori sunt alegerea potrivită pentru serviciul de frână pneumatică de clasa 8 la sarcini grele susținute.

Performanța la frecare este clasificată în continuare de codul de frecare SAE J866 - o evaluare din două litere (cum ar fi FF sau GG) care descrie comportamentul căptușelii atât la temperaturi de funcționare la rece, cât și la cald. Prima literă reflectă performanța la temperatură scăzută; al doilea reflectă stabilitatea la temperatură ridicată. Pentru aplicațiile standard pentru camioane grele, o căptușeală de calitate FF oferă echilibrul potrivit între cuplul de ieșire și rezistența la decolorare. Aplicațiile cu sarcini severe pot necesita un compus de calitate GG. Opțiuni de garnituri de frână pentru sistemele de frână cu tambur sunt disponibile separat pentru operatorii care își refac propriile pantofi în interior.

La atașarea căptușelii, alegerea este între nituit and legat construcție. Pantofii nituiți folosesc elemente de fixare metalice, ceea ce face inspecția uzurii simplă - odată ce capetele niturilor se apropie de suprafața căptușelii, trebuie înlocuită. Pantofii lipiți folosesc adezivi la temperatură înaltă pentru a obține o fixare cu contact complet, reducând zgomotul și neregulile de uzură. Pentru operatorii care preferă o soluție gata de instalat, saboți de frână precăptușiți cu material de frecare deja atașat eliminați în întregime etapa de reluare și kituri complete de saboți de frână căptușiți cu feronerie includeți arcuri, știfturi și dispozitive de reținere pentru un service complet al osiilor într-o singură comandă.

Numere FMSI și referințe încrucișate: găsirea potrivirii potrivite

Fiecare geometrie a saboților de frână este standardizată printr-un număr FMSI - un cod de identificare universal creat de Institutul de standarde pentru materiale de frecare. Numărul FMSI corespunde unei forme specifice de pantof, geometriei capătului camei și aplicației, ceea ce îl face cel mai fiabil mod de a confirma montarea corectă, indiferent de cine a fabricat pantoful.

Numerele FMSI obișnuite pe piața de vehicule grele din America de Nord includ:

• 4707Q — Pantof de 16,5" × 7", utilizat pe scară largă pe osiile motoare și ale remorcii în majoritatea aplicațiilor din clasa 8

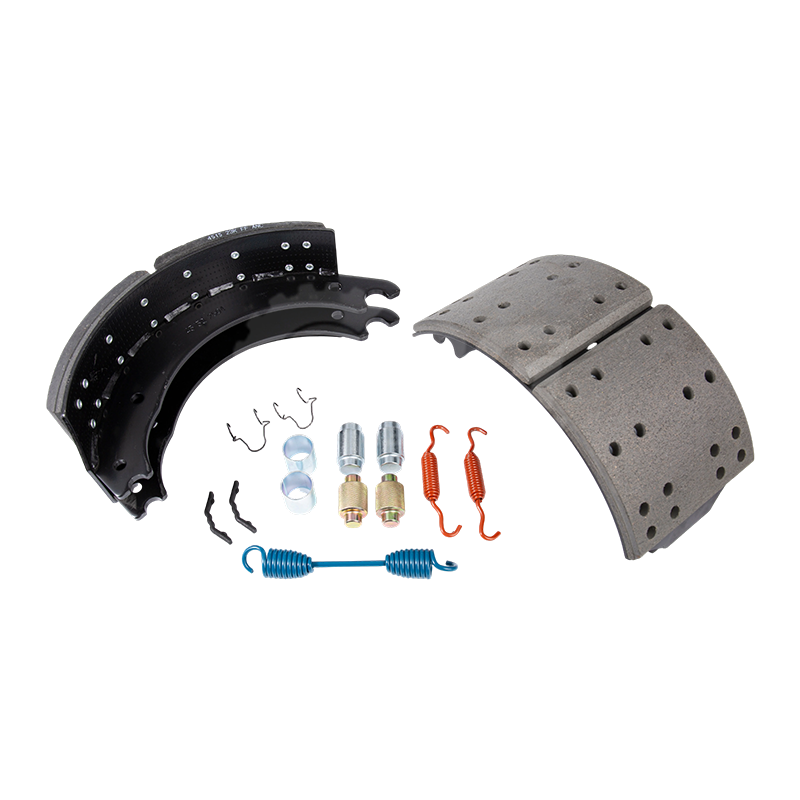

• 4515Q — pantof de 16,5" × 5", comun pe axele de direcție și configurațiile mai ușoare ale axelor motoare
• 4709ES2 — concepute pentru ansambluri specifice de frână cu came în serviciul de transport greu
• CA33 — un pantof special pentru anumite configurații comerciale de osie

Numărul FMSI este de obicei ștampilat pe pantof și imprimat pe eticheta ambalajului. Atunci când faceți referințe încrucișate între piesele OEM și furnizorii pieței de schimb, confirmarea numărului FMSI asigură că pantoful de înlocuire se potrivește cu geometria și montarea originalului - indiferent de marcă.

Vehiculele comerciale europene folosesc un set diferit de numere de referință legate de producătorii de osii, cum ar fi BPW și SAF. Referințele comune europene includ BPW180 (05.091.46.17.0) și BPW200 (05.091.27.83.0), corespunzând ansamblurilor de osii BPW utilizate pe scară largă pe semiremorci și osii ale camioanelor europene. Saboți de frână europeni pentru sistemele de osii BPW și SAF necesită potrivirea precisă a acestor referințe OEM, deoarece geometria europeană a încălțămintei nu se schimbă cu piesele americane numerotate FMSI.

O regulă practică: verificați întotdeauna montarea folosind atât numărul FMSI, cât și dimensiunea tamburului (diametru × lățime). Doi pantofi cu numere FMSI diferite pot împărtăși dimensiuni similare, dar diferă în geometria capătului camei sau ancorei - o nepotrivire care nu va fi evidentă până la instalare.

Standarde de conformitate pe care fiecare manager de flotă ar trebui să le cunoască

Selecția saboților de frână în America de Nord funcționează într-un cadru de reglementare definit. Standardul federal de siguranță al vehiculelor cu motor nr. 121 (FMVSS 121) guvernează performanța sistemului de frânare cu aer pentru camioane, autobuze și remorci cu un GVWR care depășește 10.000 de lire sterline. În conformitate cu acest standard, majoritatea tractoarelor de camioane grele încărcate trebuie să atingă o oprire completă de la 60 mph în 250 de picioare. Tractoarele cu servicii severe sunt permise la 310 de picioare.

Aceste cerințe privind distanța de oprire stabilesc nivelul de performanță pentru întregul sistem de frânare, inclusiv saboți. O sabotă de frână care își face performanțe sub nivelul de frecare la căldură sau care se uzează neuniform din cauza unei nepotriviri de construcție poate împinge un vehicul în afara conformității în timpul unei inspecții rutiere sau al unei analize post-accident. Saboții de frână conformi cu DOT sunt proiectați și testați pentru a susține performanța FMVSS 121 pe toată gama de sarcină nominală a vehiculului.

Dincolo de standardele federale din SUA, cumpărătorii care se aprovizionează pentru piețele de export ar trebui să confirme că saboții de frână au certificări internaționale corespunzătoare. Marca E (certificare ECE) este necesară pentru componentele vândute pe piețele europene; semnalează că materialul de frecare și construcția încălțămintei au fost testate independent conform criteriilor de performanță ECE R90. Aprovizionarea de la un producător capabil să furnizeze atât pantofi conform standardelor americane DOT, cât și pantofi conform standardelor europene E-mark, simplifică achizițiile pentru flotele și distribuitorii care operează la nivel global.

De ce sursa saboți de frână de la un producător specializat

Saboții de frână sunt componente critice pentru siguranță. Diferența dintre un furnizor care înțelege ingineria frecării și unul care tratează pantofii ca piese din oțel de bază devine evidentă în teren - prin uzură neuniformă, separarea timpurie a căptușelii sau performanța inconsecventă de oprire sub sarcină.

Un producător specializat de saboți de frână oferă câteva avantaje distincte față de un distribuitor general de piese. Aprovizionare directă din fabrică elimină markupurile intermediare și oferă cumpărătorilor trasabilitate până la sursa de producție - important atunci când documentația de calitate este necesară pentru evidențele de întreținere a flotei sau auditurile de reglementare. Capacitate de inginerie la nivel OEM înseamnă că producătorul poate produce pantofi la dimensiunile specificate de client, cotele de frecare și configurațiile de căptușeală, mai degrabă decât să forțeze cumpărătorii să se adapteze în jurul unui catalog fix.

Contează și adâncimea de acoperire. Flotele nord-americane rulează pe geometrie FMSI standard americană; Remorcile din surse europene și internaționale rulează pe platforme BPW, SAF și alte osii europene. Un furnizor cu ambele linii de produse în producție – nu doar listat – poate deservi o flotă mixtă dintr-o singură sursă, reducând complexitatea furnizorului și îmbunătățind disponibilitatea pieselor.

CRG, operat de Zhejiang Courage Auto Parts Co., Ltd., produce saboți de frână, saboți de frână turnați, garnituri de frână și ansambluri de saboți căptușiți pentru aplicații pentru vehicule comerciale grele, în conformitate cu standardele de osie americane și europene. Producția este susținută de linii de producție avansate cu scule de calitate OEM, iar produsele sunt disponibile pentru parteneriat OEM și specificații personalizate. Pentru echipele de achiziții care evaluează consolidarea furnizorilor sau noile relații de aprovizionare, interogarea directă a fabricii oferă cea mai clară imagine a timpilor de livrare, a cantităților minime de comandă și a documentației de certificare disponibile.
